Aufgeteiltes Feld-pneumatischer Rohr-Ausschnitt und Abschrägungsmaschinenoberfläche glatt



Aufgeteiltes Feld-pneumatische Rohr-Schneidemaschine-Oberfläche glatt



Die Hauptleitung der Leistung

Die Reihen von den Produkten, die für geschweißte Rohre produziert werden (Enden-Vorbereitung) .suitable für kleine Fabrik- und Eilreparatur arbeiten auf dem Gebiet. Es kann Ausschnitt und Schrägfläche zur gleichen Zeit. Hohe Leistungsfähigkeit, hohes Precision.This-Produkt wird auch Rohrschweißensausrüstung genannt. Der Spaltenrahmen und die Kompaktbauweise, die für das Rohr bequem ist, wenn das Ende des Rohres closed.small ist, das Raduis-aThis Produkt Arbeits ist, können, nachdem sie den konvexen Flansch verarbeiten, können geschweißt haben für die Abschrägung des U-förmigen und V-förmigen geschweißten Rohres auch, verwendet werden.



Die Funktion des Produktes

1.Minimum axial, Radialfreigabe, kleiner Radius, passend für schmale Situation, Leichtgewichtler, einfach durchzuführen.

2.Cold verarbeiten, können das Material des Rohres nicht bewirken und gleichzeitig schneiden und schrägen, kein Funken, kein Grat ab.

3.Can trennen sich bis zwei halb, sein einfaches für das Rohr, wenn zwei nicht offenes beenden.

4.Easy zur Operation.

Edelstahl- 5.Process, Aluminiumlegierung usw.

5.can U, V, J-Mittelschrägfläche

6.Driven: Elektrisch, pneumatisch, hydraulisch, Metabo

Weit verbreitet im Erdöl, in der Chemikalie, in der Industrie des Kessels usw.





Die Spezifikation des Produktes

Gefahren	Modell	Arbeitsbereich (Identifikation-O.D)		Wandstärke	Umdrehungsgeschwindigkeit
	89	25-89	1" - 3"		42r/min
	159	50-159	2" - 5"		20r/min
	168	50-168	2" - 6"		18r/min
	230	80-230	3" - 8"		15r/min
	275	125-275	5" - 10"		14r/min
OCE	305	150-305	6" - 10"		13r/min
Elektrisch	325	168-325	6" - 12"		13r/min
	377	219-377	8" - 14"	Standard	12r/min
OCP	426	273-426	10" - 16"	<>	12r/min
Pneumatisch	457	300-457	12" - 18"		12r/min
	508	355-508	14" - 20"		12r/min
OCH	560	400-560	16" - 22"		12r/min
Hydraulisch	610	457-610	18" - 24"		11r/min
	630	480-630	20" - 24"	Hochleistungs	11r/min
OCM	660	508-660	20" - 26"	<>	11r/min
Metabo	715	560-715	22" - 28"		11r/min
	762	600-762	24" - 30"		11r/min
	830	660-813	26" - 32"		10r/min
	914	762-914	30" - 36"		10r/min
	1066	914-1066	36" - 42"		10r/min
	1230	1066-1230	42" - 48"		10r/min
	1430	1230-1430	48" - 56"		8r/min
Anmerkung: Nichtstandardisierte Maschinen sind entsprechend der Anforderung des Kunden verfügbar.



OCE-Durchschnitt, der gefahren elektrisch ist



OCP bedeuten, die gefahren pneumatisch ist

Pnuematic gefahrener Bedarfstreffenluftbedarf.

Stromversorgung: 0.8-1.0MPa

Luftverbrauch: 1000-2000L/Min



OCH-Durchschnitt, der gefahren hydraulisch ist

Bedarf hat hydraulische Station



OCM-Durchschnitt, den Metabo gefahren ist



Unterschiedliches Modell, dass Arbeitsbereich unterschiedlich ist.



Die allgemeinen Schritte Opeation, wie folgt:

Größe des Rohres 1.Measure (O.D), wählen passenden Block und installieren.

Maschine 2.put auf dem Rohr, örtlich festgelegt die Maschine

3.install die Werkzeuge

4.start zum Prozess

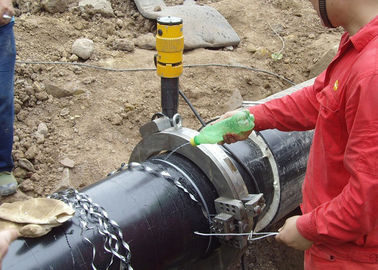

Im Bild können wir sehen, dass das man Schneidwerkzeug, das andere abschrägt Werkzeug ist

Wenn Sie gerade zum Schnitt wünschen, können Sie zwei Schneidwerkzeuge installieren

Wenn Sie gerade zur Abschrägung wünschen, können Sie zwei Abschrägungswerkzeuge installieren

Unser Maschinenstandard ausgerüstet mit vier Werkzeugen

Schneidwerkzeuge 2pcs und Abschrägungswerkzeuge 2pcs (30degree und 37.5degree)



Wir sind Hersteller, wir haben Berufsingenieure,

Sie stellen die Verarbeitung von Anforderungen und von Zeichnungen zur Verfügung,

wir fertigen Produkte besonders an, damit Sie Ihren Bedarf erfüllen.

Wir können auch Video mit Ihnen, ließen unsere Ingenieure Ihnen beibringen, wie man Maschine benutzt.



Vor Platzauftrag stellen Sie bitte weitere Einzelheiten über Ihr Rohr bereit,

Wir empfehlen passende Maschine Ihnen.

GRÖSSE 1.PIPE (O.D):

STÄRKE 2.PIPE:

MATERIAL 3.PIPE:

4.DRIVEN:
