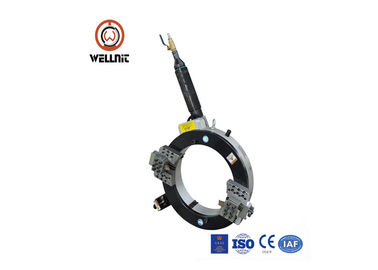

Od angebrachter Rohr-Ausschnitt und Abkantmaschine-pneumatische Laufwerksart 12 R/min
Produktions-Beschreibung:
Die Reihenmaschine ist für alle Arten Rohrausschnitt, Abschrägung und Endenvorbereitung ideal.
Der Spaltenrahmenentwurf lässt die Maschine sich zur Hälfte am Rahmen aufspalten und herum anbringen
das Od des Inline-Rohres oder der Installationen für das starke, stabile Festklemmen.
Die Ausrüstung führt Präzision inline schnitt oder simultaner Schnitt/Schrägfläche durch, Einzel, Zylindrisch anbohrung und
Arbeiten an der Bruchwand des Flansches sowie Schweißungsendenvorbereitung auf offenes Rohr.
Pneumatisch
Explosionssicher
Stabile Leistung
Einfach zur Wartung
Luftbedarf: 1500-2000L/min @0.63-0.8Mpa
Energie: 2HP, 3HP, 4HP
Doppelter Motor für großes Modell oder harte Beanspruchung
Elektrisch
Bequeme Stromversorgung
Stabile Leistung
Populäre Wahl
Elektrische Anforderung: 220-240V 1PH 50/60HZ
Energie: 1.43KW, 1.7KW, 2.4KW
Doppelter Motor für großes Modell oder harte Beanspruchung
Hydraulisch
Starker Antrieb, hohe Leistungsfähigkeit
Stabile Leistung, lärmarm, anti-explosiv
Ideal für schwere Wandstärke u. großes Rohr
Hydraulische Anforderung: 28-50L/min @13Mpa
Elektrische Anforderung: 380V 3PH 50/60Hz
Bewerteter Druck: 13MPa
Nennstrom: 28L/min
Max. Torque: 380NM
NC
Starker Antrieb, hohe Leistungsfähigkeit
Lärmarme, stabile Leistung
Ideal für schwere Wandstärke u. großes Rohr
Elektrische Anforderung: 230V 1PH 50/60Hz;
380V 3PH 50/60Hz
Energie: 2.0KW oder 3.0KW
Doppelter Motor für großes Modell oder harte Beanspruchung
Bilden Sie Art
Material: M42 und M35
Art: Trennen Sie, schrägen Sie ab, verdoppeln Sie Schrägfläche
setzen Sie Schrägfläche, Gegenbohrung zusammen
Winkel: 0°, 30°, 37.5°
Doppeltes 30°, 37.5°+10°
Größe: 90mm, 150mm, 200mm
Fügen Sie Art ein
Material: Halter Höhenflossenstation
Einsatz: Höhenflossenstation-Co oder Karbid
Art: Trennen Sie, schrägen Sie ab, verdoppeln Sie abgeschrägte, Verbundschrägfläche
Winkel: 0°, 30°, 37.5°,
Doppeltes 30°, 37.5°+10°
Größe: 90mm, 150mm, 200mm
Hauptmerkmale:
1. Kalter Ausschnitt und die Abschrägung verbessert Sicherheit.
2. Schnitt und Abschrägung simultan.
3. Aufgeteilter Rahmen: einfaches angebracht an der Rohrleitung.
4. Werkzeuge ziehen automatisch ein.
5. , Fastet die Präzision und am Ort schrägt ab.
6. Minimale axiale und Radialfreigabe.
7. Leichte und Kompaktbauweise.
8. Einfache Einrichtung u. Operation.
9. Bearbeitungsschwerwandrohr von 3/4" bis 56.
| Modell |
Arbeitsbereich (ID-OD) |
Wandstärke |
Umdrehungsgeschwindigkeit |
Luftdruck |
Luft-Verbrauch |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
Die Reihenmaschine ist für alle Arten Rohrausschnitt, Abschrägung und Endenvorbereitung ideal.
Der Spaltenrahmenentwurf lässt die Maschine sich zur Hälfte am Rahmen aufspalten und herum anbringen
das Od des Inline-Rohres oder der Installationen für das starke, stabile Festklemmen.
Die Ausrüstung führt Präzision inline schnitt oder simultaner Schnitt/Schrägfläche durch, Einzel, Zylindrisch anbohrung und
Arbeiten an der Bruchwand des Flansches sowie Schweißungsendenvorbereitung auf offenes Rohr.
Werkzeuge:
Technische Spezifikationen:
| Modell |
Arbeitsbereich (ID-OD) |
Wandstärke |
Umdrehungsgeschwindigkeit |
| OCP-426 |
Φ273-426 (10" - 16")
|
≤30mm |
12 r/min
|
