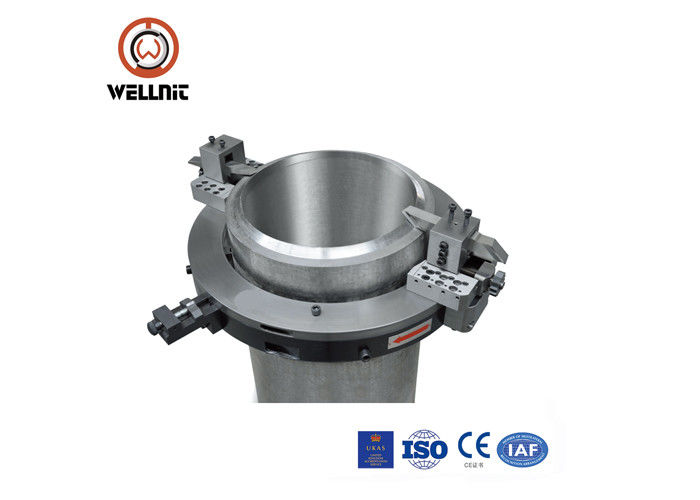

Aluminiumlegierungs-Maschinenhälften-Rohr-Schneider-elektrisches gefahrenes Stahlrohr Beveler
Produktions-Beschreibung:
Die Reihenmaschine ist für alle Arten Rohrausschnitt, Abschrägung und Endenvorbereitung ideal.
Der Spaltenrahmenentwurf lässt die Maschine sich zur Hälfte am Rahmen aufspalten und herum anbringen
das Od des Inline-Rohres oder der Installationen für das starke, stabile Festklemmen.
Die Ausrüstung führt Präzision inline schnitt oder simultaner Schnitt/Schrägfläche durch, Einzel, Zylindrisch anbohrung und
Arbeiten an der Bruchwand des Flansches sowie Schweißungsendenvorbereitung auf das offene Rohr, reichend von 3/4" bis 56
Zoll O.D. (DN20-1400), auf den meisten Wandstärken und dem Material.
Fähigkeit
Rohr abgeschnitten
Rohrendeabschrägung
Rohrgegenüberstellen
Schnitt und Abschrägung
Verbundabschrägung
Gegenbohren
Flanschgegenüberstellen
Fugen
Abgeschrägte Art
Wir haben Standardabschrägungswerkzeuge von 5°, 10°, 20°, 30°, 37° und können die Werkzeuge auch besonders anfertigen.
Die Verarbeitung der Strecke kann entsprechend Anforderungen besonders angefertigt werden
Zusätze:
Ring stellt ein, wird es für die Benutzer zur Verfügung gestellt, die Antriebsmotoren und die Werkzeugdias, zum wirtschaftlich zu erweitern haben
Einsatzbereich von SFM-Produkten.
SFM-Werkzeugdias (wählen Sie ein) vor
A.Thick-wall Werkzeugdia (herkömmlich): Es kann an SFM-Modellen 206 bis 4248 mit Anschlag von 64 Millimeter angewendet werden;
B.Spring-Werkzeugdia: Es wird verwendet, um die Oberfläche von Höhenschlagrohren aufzuspüren, die Installation groß sparen können,
Anpassungs- und Ausschnittzeit. Es kann das System schnell und automatisch aufspüren, um ununterbrochenes sicherzustellen
beschnittener Rand und kann Standardwandstärke des Zylindrisch anbohrunges des großen Durchmessers sogar halten, wenn er kombiniert wird
mit Zylindrisch anbohrung Dia.
C.Drilling und Fräswerkzeugdia (nur für hydraulisches): Erzielen Sie das Rohr, das indem Sie die Bohrung verwenden und schneidet, mahlen.
Hochfestes Werkzeugdia, glatter Ausschnitt und einfache Operation.
|
Maschine
|
Rohr Ausschnitt und bevelingmachine
|
1PC
|
|
Fahren Sie Modus
|
Pneumatischer Motor
|
1PC
|
|
Komponenten
|
Aluminiumlegierung/hölzerne Kiste
|
1PC
|
|
Schneiderhalter
|
1PC
|
|
Ausschnittblatt
|
1PC
|
|
Werkzeuge
|
Gummihammer, Sprühflasche, Quadrat, Schlüsselsatz
|
1SET
|
|
Dokumente
|
Operating manual, SFM
|
1PC
|
|
Konformitätsbescheinigung, SFM
|
1PC
|
|
U-Scheibe
|
1PC
|
Hauptmerkmale:
1. Kalter Ausschnitt und die Abschrägung verbessert Sicherheit.
2. Schnitt und Abschrägung simultan.
3. Aufgeteilter Rahmen: einfaches angebracht an der Rohrleitung.
4. Werkzeuge ziehen automatisch ein.
5. , Fastet die Präzision und am Ort schrägt ab.
6. Minimale axiale und Radialfreigabe.
7. Leichte und Kompaktbauweise.
8. Einfache Einrichtung u. Operation.
Sie ist in der Ferntransportrohrleitung, Kraftwerk, Kernkraft, Erdöl, Chemikalie weit verbreitet
Technik, Erdgas, Kesselschmiede, Apotheke, Rohrfertigbauweiseanlage, Rohrleitungsinstallationstechnik,
Eilereparaturarbeit, etc.
Abgeschrägte Art
Wir haben Standardabschrägungswerkzeuge von 5°, 10°, 20°, 30°, 37° und können die Werkzeuge auch besonders anfertigen.
Technische Spezifikationen:
| Modell |
Arbeitsbereich (ID-OD) |
Wandstärke |
Umdrehungsgeschwindigkeit |
| OCE-914 |
Φ762-914 (30" - 36")
|
≤30mm |
10r/min
|
