Elektrische aufgeteilte Art Ausschnitt-Abkantmaschine integrierte automatischen Vorschub

Klemmenspalteninstallationsausschnitt und abschrägende integrierte Maschine.



Produktleistung

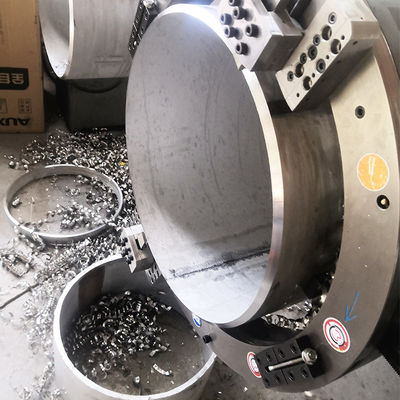

Externer Klammernrohrausschnitt und -Abkantmaschine, nannten auch externe Klammernrohrabkantmaschine. Der Körper



Entwurf nimmt die aufgeteilte Methode an, und die Maschine kann in zwei Teile für die Umfassung der Installation unterteilt werden.



Maschinenkörper ist mit doppelten Messerhaltern entworfen, der für die Installierung von Trennmessern und geangelt bequem ist



Abschrägungsmesser. Das Rohr kann gleichzeitig geschnitten werden und gefugt werden.


Der externe Klammernrohrausschnitt und -Abkantmaschine wird mit den elektrischen/pneumatischen/hydraulischen Antriebsmodi ausgerüstet



entsprechend Kundenbedarf. Hochgeschwindigkeits-, niedriger Energieverbrauch, automatischer Vorschub, einfach auseinanderzubauen und



bauen Sie zusammen. Er hat die Eigenschaften des leichten, kleinen Raumes, der durch Radialzufuhr besetzt wird und einfach zu tragen.





Technische Parameter



Äußere Klammern-Reihe

Modell	Spezifikation	Verarbeitung Außendurchmesser (Millimeter)	Schnitt der abgeschrägten Wandstärke		Schneidergeschwindigkeit
			gewöhnlich	Überlastung
elektrisches OCE	89	φ25-89	≤30	-	42r/min
	159	φ65-159	≤30	-	20r/min
	168	φ50-168	≤30	-	18r/min
	230	φ80-230	≤30	-	15r/min
	275	φ125-275	≤30	≤110	14r/min
pneumatisches OCP	305	φ150-305	≤30	≤110	13r/min
	325	φ168-325	≤30	≤110	13r/min
	377	φ219-377	≤30	≤110	12r/min
	426	φ273-426	≤30	≤110	12r/min
Hydraulisches OCH	457	φ300-457	≤30	≤110	12r/min
	508	φ355-508	≤30	≤110	12r/min
	560	φ400-560	≤30	≤110	12r/min
	610	φ457-610	≤30	≤110	11r/min
	630	φ480-630	≤30	≤110	11r/min
CNC OCS	660	φ508-660	≤30	≤110	11r/min
	715	φ560-715	≤30	≤110	11r/min
	762	φ600-762	≤30	≤110	11r/min
	830	φ660-830	≤30	≤110	10r/min
Metaibao OCM	914	φ762-914	≤30	≤110	10r/min
	1066	φ914-1066	≤30	≤110	10r/min
	1230	φ1066-1230	≤30	≤110	10r/min
	1430	φ1230-1430	≤30	≤110	8r/min





Klemmenart Reihe



Modell	Spezifikt.	Kapazität (Od Millimeter)		Wandstärke	Umdrehungsgeschwindigkeit
		Außendurchmesser (Millimeter)	Od (Zoll)
elektrisches SOCE   pneumatisches SOCP     Hydraulisches SOCH   Metaibao SOCM	168	φ50-168	2' ‚- 6" ‚	≤30mm	18r/min (justierbar)
	230	φ80-230	3' ‚- 8" ‚	≤30mm	15r/min (Justierbar)
	275	φ125-275	5' ‚- 10" ‚	≤30mm	14r/min (Justierbar)
	305	φ150-305	6' ‚- 10" ‚	≤30mm	13r/min (Justierbar)
	325	φ168-325	6' ‚- 12" ‚	≤30mm	13r/min (Justierbar)
	377	φ219-377	8' ‚- 14" ‚	≤30mm	12r/min (Justierbar)
	426	φ273-426	10' ‚- 16" ‚	≤30mm	12r/min (Justierbar)
	457	φ300-457	12' ‚- 18" ‚	≤30mm	12r/min (Justierbar)
	508	φ355-508	14' ‚- 20" ‚	≤30mm	12r/min (Justierbar)
	610	φ457-610	18' ‚- 24" ‚	≤30mm	12r/min (Justierbar)







Produkte stellen dar





Elektrische Art: bequeme Energieversorgung, stabile Leistung, breite Anwendung.





Pneumatisch: Sicherheit explosionssicher, stabile Leistung, einfache Wartung.





Numerisches Steuerart: starker Servomotor, stabile Leistung, lärmarme, justierbare Geschwindigkeit.



Werkzeuganzeige









Standardwerkzeug Dia, passend für die Verarbeitung der Wandstärke ≤30mm.



Schweres Wand-Werkzeug-Dia, passend für die Verarbeitung der Wandstärke ≤70mm



Das Brücken-Werkzeug-Dia, das für das ultra-starke verarbeitende Rohr, die maximale Wandstärke passend ist, übersteigt nicht 110mm



Spurhaltung das Werkzeug-Dia, passend für die Hochpräzisionsmaschinelle bearbeitung oder Rundungsausgleich für verformte Rohre mit einem Rohrdurchmesser größer als 700mm.



Universallangweiliges Werkzeug-Gegendia, benutzt, um die innere Wand des Rohres zu verarbeiten.



Werkzeughalter für die äußere Wand des Rohres, die, benutzt, um die äußere Wand des Rohres zu trimmen und die rostfeste Schicht zu entfernen maschinell bearbeitet

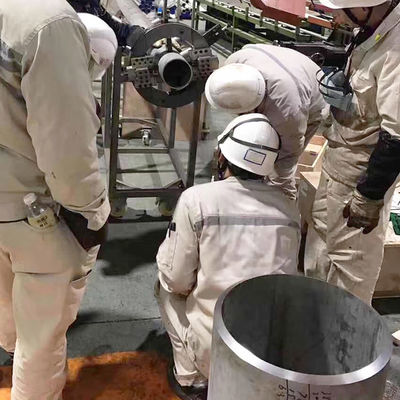

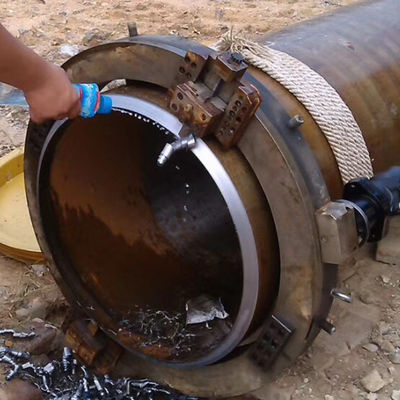

Verarbeitung des Standorts











Anwendbare Industrie
