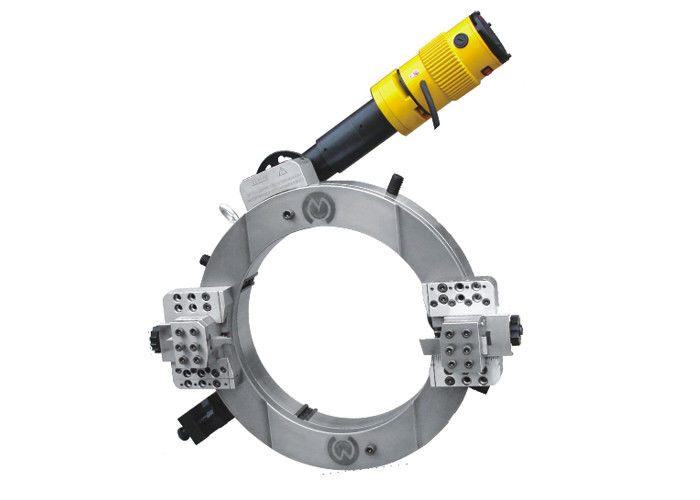

Lärmarmer elektrischer Rohr-Ausschnitt und Abkantmaschine Od angebrachter Orbital
Produktions-Beschreibung:
Die Reihenmaschine ist für alle Arten Rohrausschnitt, Abschrägung und Endenvorbereitung ideal.
Der Spaltenrahmenentwurf lässt die Maschine sich zur Hälfte am Rahmen aufspalten und herum anbringen
das Od des Inline-Rohres oder der Installationen für das starke, stabile Festklemmen.

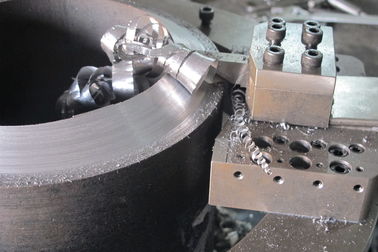

Die Ausrüstung führt Präzision inline schnitt oder simultaner Schnitt/Schrägfläche durch, Einzel, Zylindrisch anbohrung und
Arbeiten an der Bruchwand des Flansches sowie Schweißungsendenvorbereitung auf das offene Rohr, reichend von 3/4" bis 56
Zoll O.D. (DN20-1400), auf den meisten Wandstärken und dem Material.
Die Antriebe sind eine grundlegende Komponente der Rohrschneidermaschine im Hinblick auf Zuverlässigkeit und Produktivität.
Alle Motoren sind nach Westen Europäer oder US-Standard. Ein Adapter erlaubt einfachen Austausch aller Bewegungsarten und
Größen (pneumatisch, hydraulisch). Das automatische Schaltgetriebe erlaubt einen stabilen und konstanten Arbeitsfortschritt.
Verschiedene Antriebe, wie pneumatisches, hydraulische oder elektrische Antriebe sind mögliche Wahlen.
| Modell |
Arbeitsbereich (ID-OD) |
Wandstärke |
Umdrehungsgeschwindigkeit |
Luftdruck |
Luft-Verbrauch |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
Eigenschaft:
1. Leiten Sie kalte Schneider mit Spalterahmentechnologie für endlose Rohre
2. Pressen Sie Maße für Gebrauch in begrenzten Arbeitsplätzen mit mit eingeschränktem Zugriff zusammen
3. Schnelles und Safefestklemmen und -anpassung für Rohrleitungsschweißen
4. Kalter Schneider des Leitungsrohrs für Rohrleitungsschweißen
5. Überstehendes Material entfernt Rate
6. Ausschnitt von Hochleistungsrohren mittels zwei Schneider
7. Verschiedene Arten der kalten Abschrägungsschweißungsvorbereitung mittels Höhenflossenstation bilden Stahle
8. Schneiden Sie gleichzeitig und Schrägfläche von schweren Wandrohren
9. Gleichzeitig Schrägfläche beider Rohrenden (abhängig von Wandstärke).
Hauptmerkmale:
1. Kalter Ausschnitt und die Abschrägung verbessert Sicherheit.
2. Schnitt und Abschrägung simultan.
3. Aufgeteilter Rahmen: einfaches angebracht an der Rohrleitung.
4. Werkzeuge ziehen automatisch ein.
5. , Fastet die Präzision und am Ort schrägt ab.
6. Minimale axiale und Radialfreigabe.
7. Leichte und Kompaktbauweise.
8. Einfache Einrichtung u. Operation.
Technische Spezifikationen:
| Modell |
Arbeitsbereich (ID-OD) |
Wandstärke |
Umdrehungsgeschwindigkeit |
| OCE-457 |
Φ300-457 (12" - 18")
|
≤30mm |
12r/min
|
