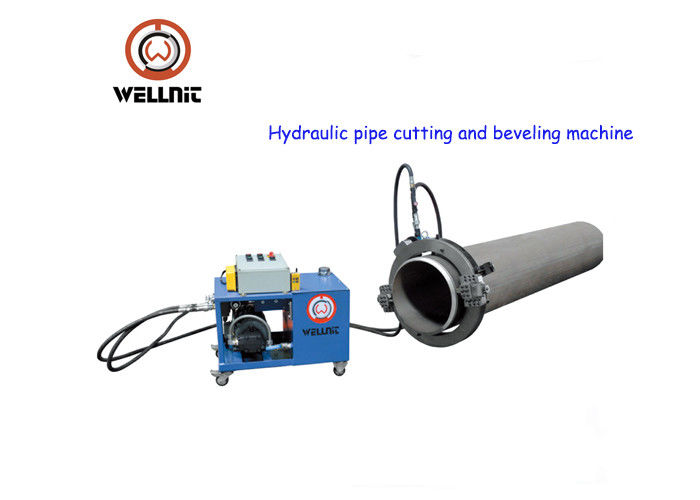

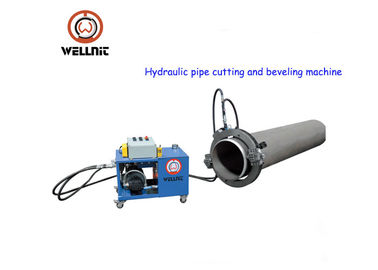

Hohe Leistungsfähigkeits-hydraulischer Rohr-Ausschnitt und Abkantmaschine-stabiles Festklemmen
Produktions-Beschreibung:
Die Reihenmaschine ist für alle Arten Rohrausschnitt, Abschrägung und Endenvorbereitung ideal.
Der Spaltenrahmenentwurf lässt die Maschine sich zur Hälfte am Rahmen aufspalten und herum anbringen
das Od des Inline-Rohres oder der Installationen für das starke, stabile Festklemmen.
Die Ausrüstung führt Präzision inline schnitt oder simultane Schnitt/die Schrägfläche durch, Einzel,
Zylindrisch anbohrung und des Flansches Arbeiten an der Bruchwand sowie Schweißungsendenvorbereitung auf offenes Rohr.
|
Elektrisch
Bequeme Stromversorgung
Stabile Leistung
Populäre Wahl
Elektrische Anforderung: 220-240V 1PH 50/60HZ
Energie: 1.43KW, 1.7KW, 2.4KW
Doppelter Motor für großes Modell oder harte Beanspruchung
|
Pneumatisch
Explosionssicher
Stabile Leistung
Einfach zur Wartung
Luftbedarf: 1500-2000L/min @0.63-0.8Mpa
Energie: 2HP, 3HP, 4HP
Doppelter Motor für großes Modell oder harte Beanspruchung
|
|
NC
Starker Antrieb, hohe Leistungsfähigkeit
Lärmarme, stabile Leistung
Ideal für schwere Wandstärke u. großes Rohr
Elektrische Anforderung: 230V 1PH 50/60Hz;
380V 3PH 50/60Hz
Energie: 2.0KW oder 3.0KW
Doppelter Motor für großes Modell oder harte Beanspruchung
|
Hydraulisch
Starker Antrieb, hohe Leistungsfähigkeit
Stabile Leistung, lärmarm, anti-explosiv
Ideal für schwere Wandstärke u. großes Rohr
Hydraulische Anforderung: 28-50L/min @13Mpa
Elektrische Anforderung: 380V 3PH 50/60Hz
Bewerteter Druck: 13MPa
Nennstrom: 28L/min
Max. Torque: 380NM
|
Bearbeitung
Bilden Sie Art und fügen Sie Art ein
Höhenflossenstation, Höhenflossenstation Co, Karbid
Machen Sie mehr Bedarfs- bearbeiten
|
Bilden Sie Art
Material: M42 und M35
Art: Trennen Sie, schrägen Sie ab, verdoppeln Sie Schrägfläche
setzen Sie Schrägfläche, Gegenbohrung zusammen
Winkel: 0°, 30°, 37.5°
Doppeltes 30°, 37.5°+10°
Größe: 90mm, 150mm, 200mm
|
Fügen Sie Art ein
Material: Halter Höhenflossenstation
Einsatz: Höhenflossenstation-Co oder Karbid
Art: Trennen Sie, schrägen Sie ab, verdoppeln Sie abgeschrägte, Verbundschrägfläche
Winkel: 0°, 30°, 37.5°,
Doppeltes 30°, 37.5°+10°
Größe: 90mm, 150mm, 200mm
|
Hauptmerkmale:
1. Kalter Ausschnitt und die Abschrägung verbessert Sicherheit.
2. Schnitt und Abschrägung simultan.
3. Aufgeteilter Rahmen: einfaches angebracht an der Rohrleitung.
4. Werkzeuge ziehen automatisch ein.
5. , Fastet die Präzision und am Ort schrägt ab.
6. Minimale axiale und Radialfreigabe.
7. Leichte und Kompaktbauweise.
8. Einfache Einrichtung u. Operation.
Technische Spezifikationen:
| Modell |
Arbeitsbereich (ID-OD) |
Wandstärke |
Umdrehungsgeschwindigkeit |
| OCH-89 |
Φ25-89 (1" - 3")
|
≤30mm |
42 r/min
|
Anmerkung: Nichtstandardisierte Maschine sind entsprechend der Anforderung der Kunden verfügbar.
16 Modelle, Arbeitsbereich für Rohr Od 1" - 48".
Nichtstandardisiertes Modell kann besonders angefertigt werden.
Aus-angebrachte Art, klemmend durch Mehrpunktkiefer fest.
Aufgeteilte Rahmentechnologie, einfach, auf die Rohrleitung zu installieren.
Kalter Ausschnitt und die Abschrägung, beeinflussen nicht das Material des Rohres.
Selbstzufuhr, Ausschnitt und Abschrägung zur einer Zeit, kosteneffektiv.
Vielzahl der Abschrägungsform: „U“, „V“, „Y“, J“, doppeltes „V“, Verbundschrägflächen.
Stationärer Ring ist Stahl; Rotationsring ist Aluminium-, und der optionale Stahl.
Elektrische, pneumatische, numerische Steuerung und hydraulische Antriebswahlen sind verfügbar.
Einige verschiedene Antriebswahlen sind in beste Position, der Motor für eine spezifische Bearbeitungsanwendung verfügbar.
Sie kann ausgerüstet werden eine breite Palette von den Zusätzen, zum von Leistung zu erhöhen und zu erweitern
Fähigkeit
Rohr abgeschnitten
Rohrendeabschrägung
Rohrgegenüberstellen
Schnitt und Abschrägung
Verbundabschrägung
Gegenbohren
Flanschgegenüberstellen
Fugen
