1 Zoll-Legierungs-Handhydraulikwerkzeug-Drehmoment-Schlüssel mit dem Arm der Reaktions-360°

1 Zoll-Legierungs-Handhydraulikwerkzeug-Drehmoment-Schlüssel mit dem Arm der Reaktions-360°





Prinzip des hydraulischen Schlüssels



Der hydraulische Drehmomentschlüssel wird aus einem Arbeitskopf, eine elektrische Hydraulikpumpe, ein Doppeltes hoch verfasst



Druckölrohr und ein hochfester Ärmel. Die Energiequelle wird dem hydraulischen Drehmoment übermittelt



Schlüssel durch die elektrische Hydraulikpumpe durch den doppelten Hochdruckschläuche. Im Besonderen



nach dem Beginnen Druck wird durch den Bewegungsmotor innerhalb der elektrischen Hydraulikpumpe erzeugt, und



Hydrauliköl wird dem hydraulischen Drehmomentschlüssel durch das Schlauchmedium, dann die Kolbenstange übermittelt



vom hydraulischen Drehmomentschlüssel wird vorwärts gedrückt und die Kolbenstange wird durch die Kolbenstange gedrückt.



das Sperrklinkenrad, das vom Vorderteil des Schlüssels gefahren wird, fährt das Sperrklinkenrad, um die Antriebsachse zu zu fahren



schließen Sie die vor Festziehenarbeit des Bolzens ab.







Produkt-Eigenschaften



Integrierter Körperentwurf I. Patented, stärker und dauerhaft



II. Dreh-Rückkehrmechanismusentwurf, Niestaumechanismus.



III. freihändige Operation, den Gebrauch mehr Sicherheit machend.



IV. erlauben dünner Nasenradius und Schlauchverbindung des Schwenkers 360°×180° die einfachere Positionierung



    in begrenztem Raum.



Wiederholbarkeit V. High, mit accuracy±3%



VI. Arm 360°reaction, stellt den Schlüssel her, besser stützend zu erhalten



VII. Standardfunktionsdruck: 700par.





Modell	Drehmoment	Bolzen-Größe	Gewicht	Vierkantmitnehmer
SHTW-1	183-1837	16-36	2	3/4"
SHTW-3	451-4512	22-48	4	1"
SHTW-5	752-7528	27-56	7	1-1/2“
SHTW-8	1078-10780	30-64	9,1	1-1/2“
SHTW-10	1551-15516	36-72	13,1	1-1/2“
SHTW-15	2063-20627	39-80	21	2-1/2“
SHTW-20	2666-26664	42-90	25	2-1/2“
SHTW-25	3472-34725	48-100	31	2-1/2“
SHTW-35	4866-48666	64-120	45	2-1/2“





Maschinen-Parameter



Modell	Drehmoment N.m	Bolzen-Größe M	Gewicht Kilogramm	Vierkantmitnehmer
SHTW-3	451-4512	22-48	4	1"





L1	L2	H1	H2	H3	H4	R1	R2
169	242	68	95	127	176,5	34	134



Fahren Sie hydraulischen Drehmomentschlüssel angetrieben durch die Antriebsachse, um die entsprechenden Spezifikationen von zu erzielen



die vor-festziehende Hülsenmutter, solange die Drehmomentstrecke gewährt, entsprechend dem Ersatz von



entsprechender hochfester Ärmel zu den kompletten verschiedenen Spezifikationen von Bolzen, für eine Universalität hydraulisch



Schlüssel, eine breite Palette von Anwendungen.



Hydraulischer Drehmomentschlüssel ist in der Schiffstechnik, petrochemische Industrie, Windenergie weit verbreitet,



Wasserkraft, Thermoelectricity, Bergbau, Maschinerie-, Stahlwerk, Gummi, Rohrleitung und andere Industrien in



Bau, Wartung, Notreparatur, hydraulischer Drehmomentschlüssel für die Installation und



Zerlegung von großen Spezifikationen von Bolzen ist ein wichtigeres Werkzeug; Das Gerät ist, nicht nur unersetzlich



bequem liefert zu verwenden, aber auch ein sehr genaues Drehmoment, Drehmomentwiederholungsgenauigkeit von ungefähr 3%.

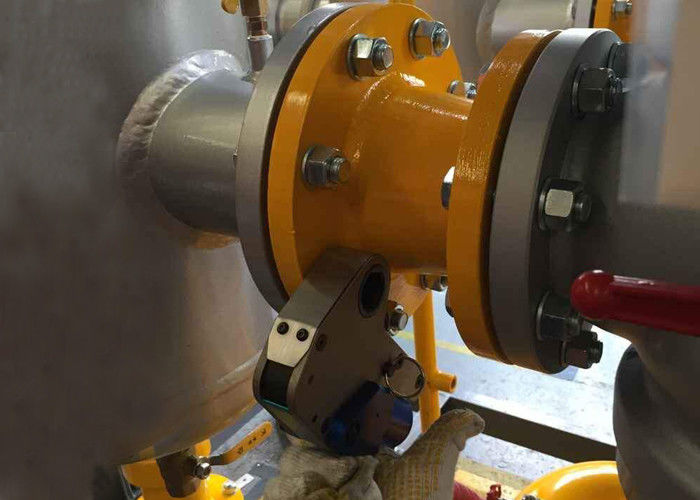

Bild des eigentlichen Prozesses
