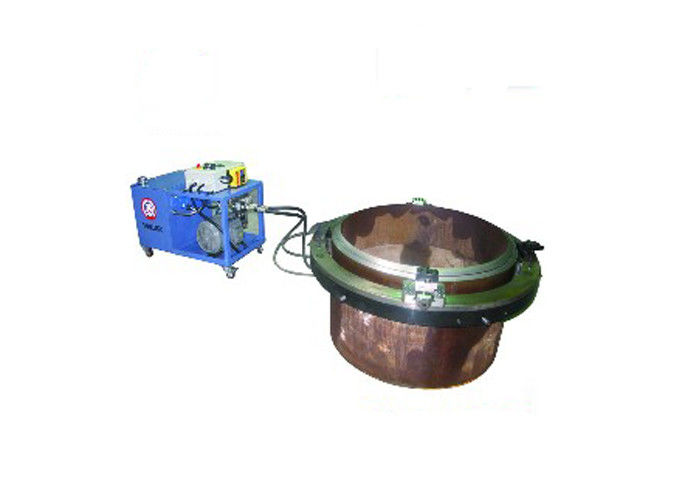

Aufgeteilter Rahmen-hydraulischer Rohr-Ausschnitt und Abkantmaschine, Maschinenhälften-Rohr-Schneider
Produktions-Beschreibung:
Starker Antrieb, hohe Leistungsfähigkeit
Lärmarme, stabile Leistung
Ideal für schwere Wandstärke u. großes Rohr
Elektrische Anforderung: 230V 1PH 50/60Hz
380V 3PH 50/60Hz
Energie: 2.0KW oder 3.0KW
Doppelter Motor für großes Modell oder harte Beanspruchung
| Modell |
Arbeitsbereich (ID-OD) |
Wandstärke |
Umdrehungsgeschwindigkeit |
Luftdruck |
Luft-Verbrauch |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
16 Modelle, Arbeitsbereich für Rohr Od 1" - 48".
Nichtstandardisiertes Modell kann besonders angefertigt werden.
Aus-angebrachte Art, klemmend durch Mehrpunktkiefer fest.
Aufgeteilte Rahmentechnologie, einfach, auf die Rohrleitung zu installieren.
Kalter Ausschnitt und die Abschrägung, beeinflussen nicht das Material des Rohres.
Selbstzufuhr, Ausschnitt und Abschrägung zur einer Zeit, kosteneffektiv.
Vielzahl der Abschrägungsform: „U“, „V“, „Y“, J“, doppeltes „V“, Verbundschrägflächen.
Stationärer Ring ist Stahl; Rotationsring ist Aluminium-, und der optionale Stahl.
Elektrische, pneumatische, numerische Steuerung und hydraulische Antriebswahlen sind verfügbar.
Einige verschiedene Antriebswahlen sind in beste Position, der Motor für eine spezifische Bearbeitungsanwendung verfügbar.
Sie kann ausgerüstet werden eine breite Palette von den Zusätzen, zum von Leistung zu erhöhen und zu erweitern
Die Reihenmaschine ist für alle Arten Rohrausschnitt, Abschrägung und Endenvorbereitung ideal.
Der Spaltenrahmenentwurf lässt die Maschine sich zur Hälfte am Rahmen aufspalten und herum anbringen
das Od des Inline-Rohres oder der Installationen für das starke, stabile Festklemmen.
Die Ausrüstung führt Präzision inline schnitt oder simultane Schnitt/die Schrägfläche durch, Einzel,
Zylindrisch anbohrung und des Flansches Arbeiten an der Bruchwand sowie Schweißungsendenvorbereitung auf offenes Rohr.
Hauptmerkmale:
1. Kalter Ausschnitt und die Abschrägung verbessert Sicherheit.
2. Schnitt und Abschrägung simultan.
3. Aufgeteilter Rahmen: einfaches angebracht an der Rohrleitung.
4. Werkzeuge ziehen automatisch ein.
5. , Fastet die Präzision und am Ort schrägt ab.
6. Minimale axiale und Radialfreigabe.
7. Leichte und Kompaktbauweise.
8. Einfache Einrichtung u. Operation.
9. Bearbeitungsschwerwandrohr von 3/4" bis 56.
Technische Spezifikationen:
| Modell |
Arbeitsbereich (ID-OD) |
Wandstärke |
Umdrehungsgeschwindigkeit |
| OCH-914 |
Φ762-914 (30" - 36")
|
≤30mm |
10 r/min
|
