Minimaler axialer Rohr-Schneider und Beveler hydraulisch angetrieben, kalter Ausschnitt-Ausrüstung
Produktions-Beschreibung:
Die Reihenmaschine ist für alle Arten Rohrausschnitt, Abschrägung und Endenvorbereitung ideal.
Der Spaltenrahmenentwurf lässt die Maschine sich zur Hälfte am Rahmen aufspalten und herum anbringen
das Od des Inline-Rohres oder der Installationen für das starke, stabile Festklemmen.
Die Ausrüstung führt Präzision inline schnitt oder simultaner Schnitt/Schrägfläche durch, Einzel, Zylindrisch anbohrung und
Arbeiten an der Bruchwand des Flansches sowie Schweißungsendenvorbereitung auf offenes Rohr.
| Modell |
Arbeitsbereich (ID-OD) |
Wandstärke |
Umdrehungsgeschwindigkeit |
Luftdruck |
Luft-Verbrauch |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
16 Modelle, Arbeitsbereich für Rohr Od 1" - 48".
Nichtstandardisiertes Modell kann besonders angefertigt werden.
Aus-angebrachte Art, klemmend durch Mehrpunktkiefer fest.
Aufgeteilte Rahmentechnologie, einfach, auf die Rohrleitung zu installieren.
Kalter Ausschnitt und die Abschrägung, beeinflussen nicht das Material des Rohres.
Selbstzufuhr, Ausschnitt und Abschrägung zur einer Zeit, kosteneffektiv.
Vielzahl der Abschrägungsform: „U“, „V“, „Y“, J“, doppeltes „V“, Verbundschrägflächen.
Stationärer Ring ist Stahl; Rotationsring ist Aluminium-, und der optionale Stahl.
Elektrische, pneumatische, numerische Steuerung und hydraulische Antriebswahlen sind verfügbar.
Einige verschiedene Antriebswahlen sind in beste Position, der Motor für eine spezifische Bearbeitungsanwendung verfügbar.
Sie kann ausgerüstet werden eine breite Palette von den Zusätzen, zum von Leistung zu erhöhen und zu erweitern
Fähigkeit
Rohr abgeschnitten
Rohrendeabschrägung
Rohrgegenüberstellen
Schnitt und Abschrägung
Verbundabschrägung
Gegenbohren
Flanschgegenüberstellen
Fugen
Hauptmerkmale:
1. Kalter Ausschnitt und die Abschrägung verbessert Sicherheit.
2. Schnitt und Abschrägung simultan.
3. Aufgeteilter Rahmen: einfaches angebracht an der Rohrleitung.
4. Werkzeuge ziehen automatisch ein.
5. , Fastet die Präzision und am Ort schrägt ab.
6. Minimale axiale und Radialfreigabe.
7. Leichte und Kompaktbauweise.
8. Einfache Einrichtung u. Operation.
9. Bearbeitungsschwerwandrohr von 3/4" bis 56.
Technische Spezifikationen:
| Modell |
Arbeitsbereich (ID-OD) |
Wandstärke |
Umdrehungsgeschwindigkeit |
| OCH-508 |
Φ355-508 (14" - 20")
|
≤30mm |
12 r/min
|
Anmerkung: Nichtstandardisierte Maschine sind entsprechend der Anforderung der Kunden verfügbar.

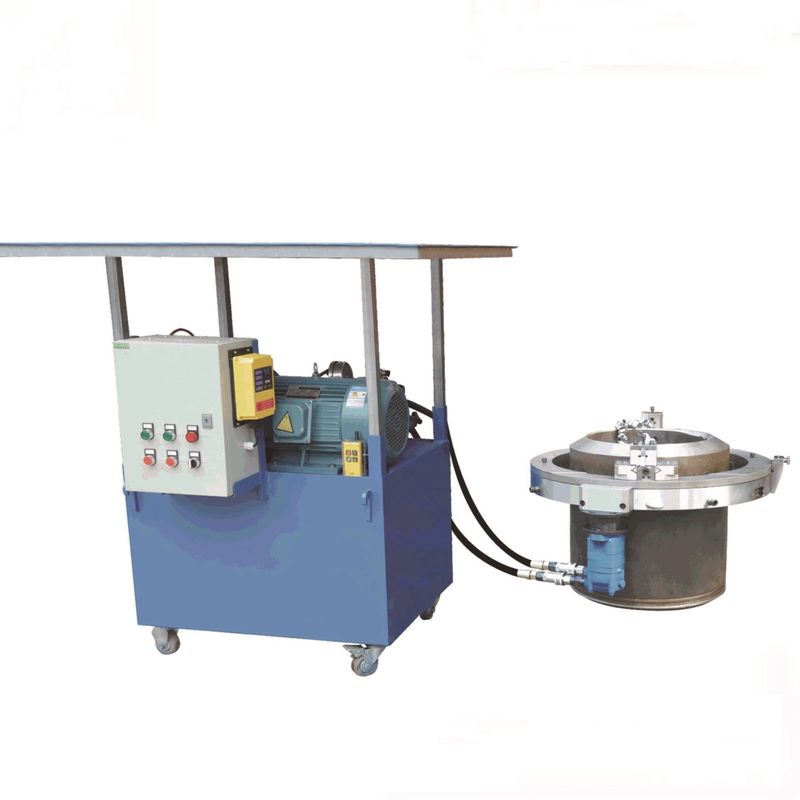

Hydraulisch
Starker Antrieb, hohe Leistungsfähigkeit
Stabile Leistung, lärmarm, anti-explosiv
Ideal für schwere Wandstärke u. großes Rohr
Hydraulische Anforderung: 28-50L/min @13Mpa
Elektrische Anforderung: 380V 3PH 50/60Hz
Bewerteter Druck: 13MPa
Nennstrom: 28L/min
Max. Torque: 380NM
